電磁流量計傳感器電極

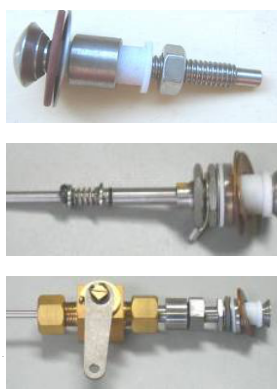

電極有三種不同型式，適應不同的應用場合。

普通電極

刮刀電極(RE)：可清除電極表面污垢

可更換電極(WE)：可在線拆下清洗污垢

電極是電磁流量計拾取流量信號的部件。在測量過程中，只有它和接地環(或稱接液環)、接地電極與被測介質接觸。因此，為了適應不同的介質測量條件，譬如流體介質的溫度、壓力、腐蝕性、磨損性等的要求，要選用不同的電極材質，采用不同的結構形狀以及使用不同的安裝方式。     實際應用中，維護電極表面狀況對于正確拾取流量信號與信號的穩定是至關重要的。在流量計生產過程中，電極的裝配和引出關系到傳感器的正交干擾大小，關系到流量計零點的穩定和線性度的優劣。總之，電極系統是電磁流量計中的關鍵部件，電極的裝配技術是傳感器的關鍵技術之一。 電極處于工作磁場中，為防止磁力線在電極上集中，電極材料必須使用非導磁的金屬材料。若電極受被測介質的腐蝕或磨損，會改變兩電極間的距離。對式(2一1)的D求偏導，可以得到測量誤差.即:

事實上，更嚴重的是在腐蝕過程中，電極上會出現相當大的直流漂移電壓，使測量輸出發生大幅度的擺動，影響到測量的讀數
